随着大型公共建筑和新社区的发展，越来越多的高低压电缆通过地下室剪力墙进入建筑群，电缆通过地下室剪力墙一般是多根电缆和多套管，即所谓的群管，这就要求多根电缆通过地下室剪力墙进行防水处理，防止漏水。

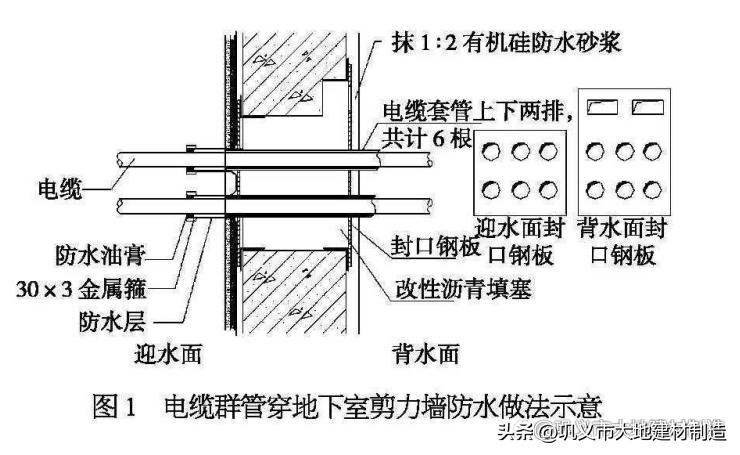

在某工程的施工中，因该建筑物为一类建筑，高压供电为35kV双回路、设计图纸要求至少在电缆入口处预埋6套套管。详见设计图纸和地下室防水套管。该方法是在多根电缆穿剪力墙处预埋多根套管，用钢板密封迎水面和背水面，在剪力墙和套管之间浇筑沥青，在迎水面外铺设防水层，在电缆入口处（图1）铺设防水封口。

这种做法最大的缺点是防水层的收头位于电缆的入口处。由于电缆与防水层之间的柔性连接，施工回填后可能会发生位移，因此防水层的收头处会开裂，导致地下水通过防水层的收头处进入进入房间。

针对这种情况，在实际施工过程中，将电缆穿剪力墙进行改造。首先，在生产中

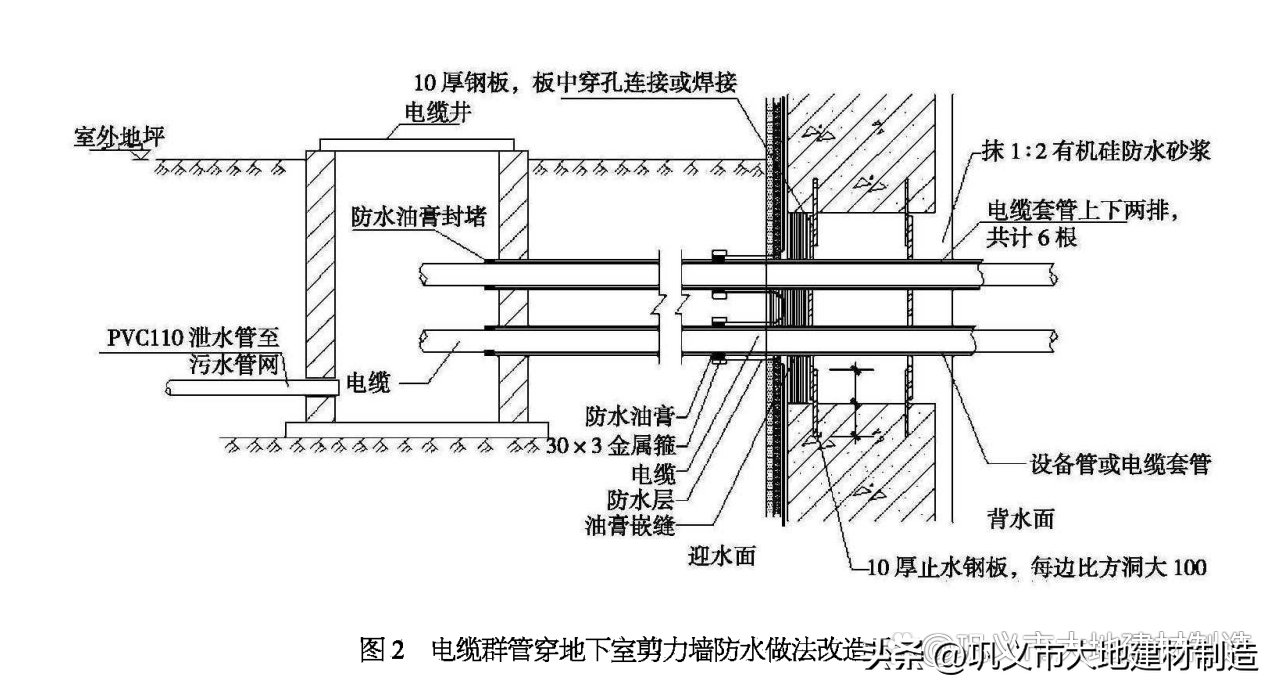

电缆组管应在剪力墙处制作两个止水钢板，第一个止水钢板与防水层之间填充防水软膏，加长剪力墙处的防水套管，室外设置电缆穿线井，防水套管长度至穿线井，防水层在套管上关闭；最后，接线井内的防水套管高度至少高于井底50cm，用防水油膏填充防水套管的封闭处，并在接线井底设置排水管。

(图2）。

该方法从三个方面消除了漏水隐患。首先，剪力墙位置中间的两块止水钢板与套管焊接，防止剪力墙混凝土浇筑过程中套管的位移和漏水；此外，防水套管加长，电缆套管处的防水层关闭。由于套管刚性，位移概率小，制作了第二道防水防线；最后，在电缆接线井中，防水套管至少比井底高50cm，井底设置排水管。当室外地板水通过井盖进入接线井时，水将通过排水管排出，并在电缆套管处进行防水堵塞处理。

这样，通过上述做法的改造，可以从多个方面防治多根电缆穿剪力墙的漏水隐患，取得了良好的实际效果。
